MK TECH 절단기는 사양 및 맞춤 제작 가능합니다.
![](https://www.mktechkorea.kr/wp-content/uploads/2024/01/ezgif.com-video-to-gif.gif)
맞춤 주문제작 – 특허 출원번호 : 제 10-2022-0119409 호

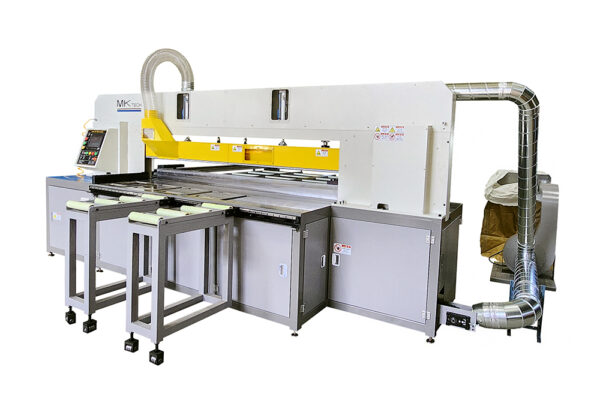

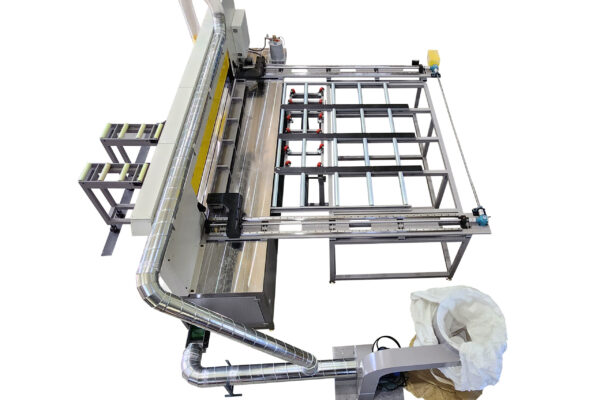

자동 절단기 – STANDARD 기준
절단기의 경우 모두 필요한 사양대로 맞춤 제작하고 있습니다.
[본체/보조테이블/절단제원은 유저사양에 따라 변경될 수 있습니다.]

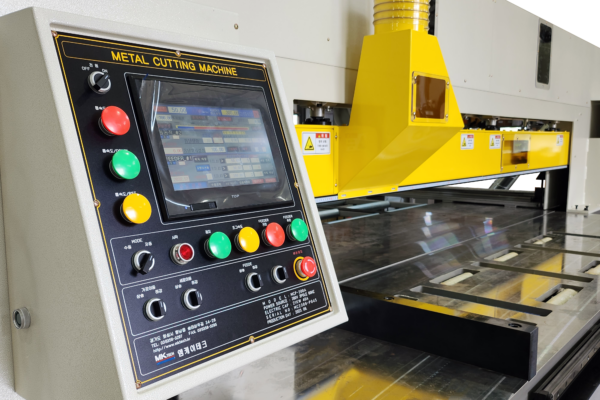

· 디지털 터치화면 수치 입력 시스템 + 작동버튼 사용
· 작업자 필요에 따라 원하는 절단 사양으로 수동 / 연속 자동 작업 가능
· 절단 속도 600mm/sec의 효율이 뛰어난 고속 자동화 절단기
· 제품 센싱기능을 통해 문제 발생 시 디지털 조작부에서 빠른 확인 가능
· 소재를 강력하게 상/하 고정해주는 시스템을 장착하여 절단 오차 최소화
· 소재 이송 시 절단기에 장착된 이송롤러와 보조테이블을 통해 작업자의 최적의 편의를 제공
· 유지보수 편의성을 높인 개방형 구조의 설계이며 스펙에 맞춰 탄탄한 구조로 구축하여 작업 수명 월등
· 절삭유 자동 분사시스템을 갖춰 톱날 성능 및 절단력 극대화
· 높은 흡입력의 성능을 갖춘 기본형 집진기 Upgrade Ver. 장착으로 작업 환경 최적화
· 자동 연속 작업 장시간 사용 가능
· 절단 주 소재 : 판재 (각재/봉재도 가능)
-
MODEL MCP-200A 본체LAY-OUT 가로*세로*높이 6350*4050*1020(2292) – 맞춤제작 보조테이블LAY-OUT 가로*세로*높이 800*300*1020 – 맞춤제작 절단제원 가로*세로*높이(절단두께) 4000*2500*200 – 맞춤제작 총중량 8000KG 소비전류 21KW 톱 이동속도 0~600mm/sec 톱날 회전속도 2200rpm 전압 3상-380V*60HZ 컷팅모터 15KW*20HP(하이젠) 컷팅이송모터 0.4KW(Servo Motor 70:1(MITSUBISHI)) 유압모터(파워팩) 모터 : 1.5KW*4p 유압펌프 : 3.2cc 컨베이어 모터 : 0.4KW(GGM 감속기 : NMRV WORM 040 25:1 입력사각 12 기본형 집진기 모터 모터 :3.7KW*2P(하이젠) CAPACITY: 35 ㎥/min PRESSURE: 350MMAq FEEDER 모터 0.4KW(Servo Motor 20:1(MITSUBISHI)) 전기제얼 PLC MITSUBISHI
![](https://www.mktechkorea.kr/wp-content/uploads/2024/01/자동절단기-AF-1-1.gif)
맞춤 주문제작- 특허 출원번호 : 제 10-2022-0119409 호

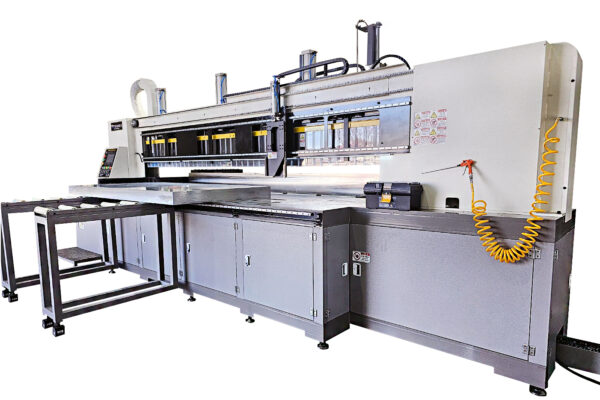

자동 절단기 – FULL OPTION 기준
절단기의 경우 모두 필요한 사양대로 맞춤 제작하고 있습니다.
해당 제품은 자동화 절단기 풀 옵션 제품입니다.
[본체/보조테이블/절단제원은 유저사양에 따라 변경될 수 있습니다.]
· 디지털 터치화면 수치 입력 시스템 + 작동버튼 사용
· 작업자 필요에 따라 원하는 절단 사양을 수동 / 연속 자동 작업 가능
· 기본 절단기의 약 2배 빠른 속도로 뛰어난 성능을 지닌 초고속 자동화 절단기
· 제품 센싱기능을 통해 문제 발생 시 디지털 조작부에서 빠른 확인 가능
· 소재를 강력하게 상/하 고정해주는 시스템을 장착하여 절단 오차 최소화
· 상/하 고정 뿐만 아니라 측면에서 소재를 한번 더 밀어 고정시켜주는 이송가드 장착으로 오차가 거의 없는 정밀한 구동

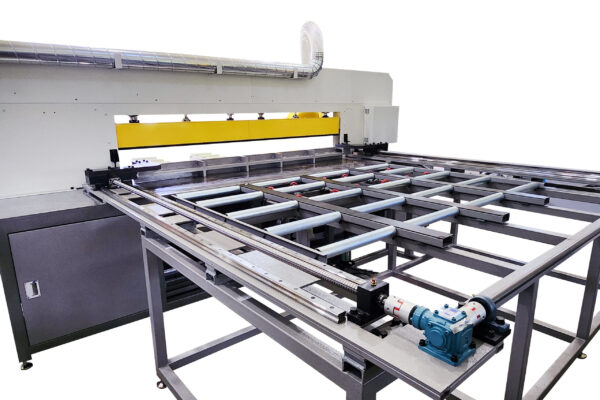

· 절단 작업 시 후면부에서 앞으로 소재를 계속 밀어주는 자동 푸쉬 구동시스템 탑재
· 작업대 상단에 장착된 턴 테이블을 이용 시 소재 자동 90도 회전 가능
· 소재 이송 시 절단기에 장착된 이송롤러와 보조테이블을 통해 작업자의 최적의 편의를 제공
· 유지보수 편의성을 높인 개방형 구조의 설계이며 스펙에 맞춰 탄탄한 구조로 구축하여 작업 수명 월등
· 절삭유 자동 분사시스템을 갖춰 톱날 성능 및 절단력 극대화
· 크고 굵은 분진처리 및 강력한 흡입력을 지닌 싸이클론 집진기 장착으로 작업 환경 최적화 적용
· 자동 연속 작업 장시간 사용 가능
· 절단 주 소재 : 판재/각재/봉재
-
MODEL MCP-250AF 본체LAY-OUT 가로*세로*높이 6980*7200*1100(2750) – 맞춤제작 보조테이블LAY-OUT 가로*세로*높이 1200*300*1100 – 맞춤제작 절단제원 가로*세로*높이(절단두께) 4000*5200*250 – 맞춤제작 총중량 10000KG 소비전류 22KW 톱 이동속도 0~600mm/sec 톱날 회전속도 2200rpm 전압 3상-380V*60HZ 컷팅모터 18.5KW*25HP(하이젠) 컷팅이송모터 0.4KW(Servo Motor 70:1(MITSUBISHI) 유압모터(파워팩) 모터 : 1.5KW*4p 유압펌프 : 3.2cc 푸쉬바 모터 0.75KW(Servo Motor 100:1(MITSUBISHI =2EA)) 싸이클론 집진기 모터 모터 :22KW*4P(30HP) CAPACITY: 160 ㎥/min PRESSURE: 800MMAq FEEDER 모터 0.75KW(Servo Motor 100:1(MITSUBISHI =2EA)) 전기제어 PLC MITSUBISHI
MK TECH 절단기는 사양 및 맞춤 제작 가능합니다.
![](https://www.mktechkorea.kr/wp-content/uploads/2024/01/각재봉재전용절단기.gif)
맞춤 주문제작

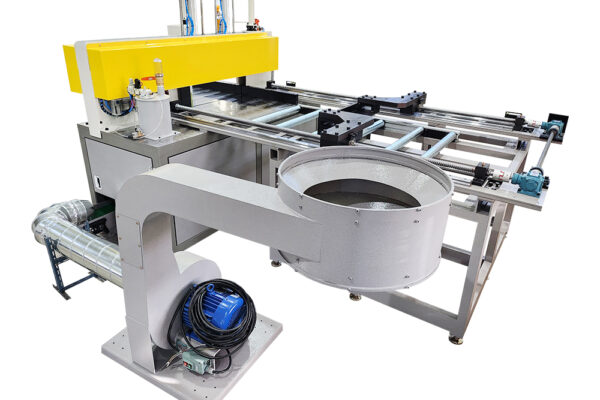

각재/봉재 전용 절단기
절단기의 경우 모두 필요한 사양대로 맞춤 제작하고 있습니다.
[본체/보조테이블/절단제원은 유저사양에 따라 변경될 수 있습니다.]
· 디지털 터치화면 수치 입력 시스템 + 작동버튼 사용
· 작업자 필요에 따라 원하는 절단 사양을 수동 / 연속 자동 작업 가능
· 절단 속도 600mm/sec의 효율이 뛰어난 고속 자동화 절단기
· 제품 센싱기능을 통해 문제 발생 시 디지털 조작부에서 빠른 확인 가능
· 소재를 강력하게 상/하 고정해주는 시스템을 장착하여 절단 오차 최소화
· 상/하 고정 뿐만 아니라 측면에서 소재를 한번 더 밀어 고정시켜주는 이송가드 장착으로 오차가 거의 없는 정밀한 구동

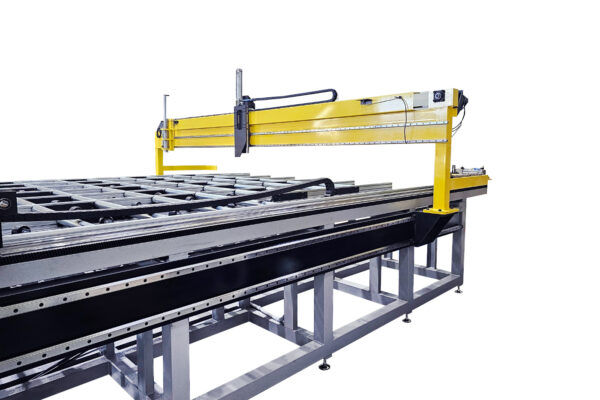

· 절단 작업 시 후면부에서 앞으로 소재를 계속 밀어주는 자동 푸쉬 구동시스템 탑재
· 소재 이송 시 절단기에 장착된 이송롤러와 보조테이블을 통해 작업자의 최적의 편의를 제공
· 유지보수 편의성을 높인 개방형 구조의 설계이며 스펙에 맞춰 탄탄한 구조로 구축하여 작업 수명 월등
· 절삭유 자동 분사시스템을 갖춰 톱날 성능 및 절단력 극대화
· 높은 흡입력의 성능을 갖춘 기본 업그레이드형 집진기 장착으로 작업 환경 최적화 적용
· 동시의 여러 개의 각재/봉재 소재 절단 가능
· 자동 연속 작업 장시간 사용 가능
· 절단 주 소재 : 각재/봉재
MODEL | MCP-150PR |
본체LAY-OUT | 가로*세로*높이 3800*4027*950(2000) – 맞춤제작 |
보조테이블LAY-OUT | 가로*세로*높이 600*600*950 – 맞춤제작 |
절단제원 | 가로*세로*높이(절단두께) 1600*2500*150T – 맞춤제작 |
총 중량 | 4000KG |
소비전류 | 18KW |
톱 이동속도 | 0~600mm/sec |
톱날 회전속도 | 2200rpm |
전압 | 3상-380V*60HZ |
컷팅모터 | 11KW*15HP(하이젠) |
컷팅이송모터 | 0.4KW(Servo Motor 70:1(MITSUBISHI)) |
유압모터(파워팩) 모터 | 1.5KW*4p |
유압펌프 | 3.2cc |
컨베이어 모터 | 0.4KW(GGM |
감속기 | NMRV WORM 040 25:1 입력사각 12 |
기본형 집진기 모터 | 3.7KW*2P(하이젠) |
CAPACITY | 35 ㎥/min |
PRESSURE | 350MMAq |
FEEDER 모터 | 0.4KW(Servo Motor 20:1(MITSUBISHI)) |
유압실린더 | TC B40*100ST |
공압실린더 | FA63*400ST=2EA |
전기제얼 PLC | MITSUBISHI |
MK TECH 절단기는 사양 및 맞춤 제작 가능합니다.
맞춤 주문제작

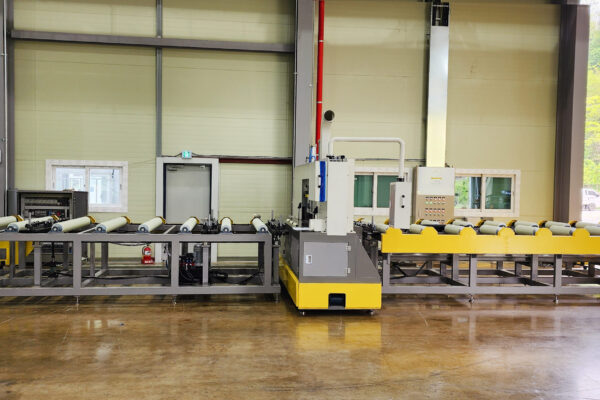

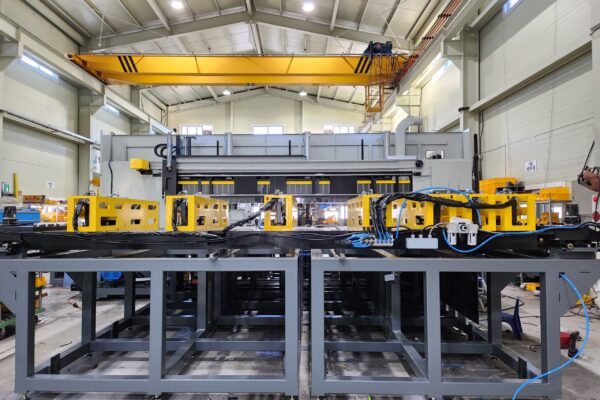

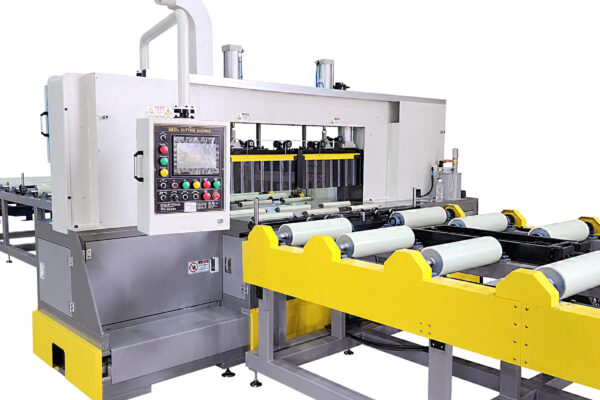

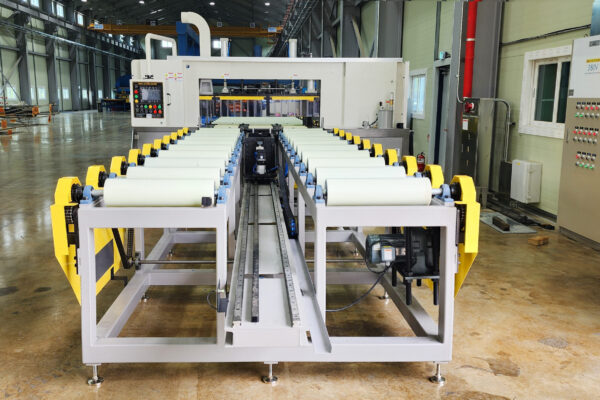

판재 전용 사이드 트리밍 절단기
절단기의 경우 모두 필요한 사양대로 맞춤 제작하고 있습니다.
[본체/절단제원은 유저사양에 따라 변경될 수 있습니다.]
· 디지털 터치화면 조작 시스템 및 작동버튼 사용
· 수동 / 자동 절단 운전방식
· 절단기 작업부 앞/뒤로 이송롤러를 장착하여 긴 원소재도 유연하게 작업 가능
· 알루미늄 연마/코팅 후 절단기에 연결된 이송롤러로 바로 이동시켜 소재 양옆 사이드 부분 표면을 깔끔하게 절단
· 이송롤러 부분에 장착된 소재의 양옆에서 밀어 고정 시켜주는 장치는 소재를 정렬시키는 역할로 절단 시 흔들림 없이 정밀한 구동 제공
· 절단소재를 단단하게 압착하여 고정하는 클램프와 이송 가드를 통한 깔끔하고 정확한 절삭력
· 절삭유 자동 분사시스템을 갖춰 톱날 성능 및 절단력 극대화
· 자동 연속 작업 장시간 사용 가능
· 디지털 조작부에 비상 알람 메세지 기능이 탑재되어 빠른 문제 파악 및 조치 가능
· 절단 주 소재 : 판재
MODEL | MCP-150ASRD |
본체LAY-OUT | 가로*세로*높이 1050*4510*1047(2540) – 맞춤제작 |
보조테이블-R LAY-OUT | 가로*세로*높이 2050*5700*1070 – 맞춤제작 |
보조테이블-L LAY-OUT | 가로*세로*높이 2050*5340*1070 – 맞춤제작 |
절단제원 | 가로*세로*높이(절단두께) 1600*5000*150T – 맞춤제작 |
총 중량 | 12000KG |
소비전류 | 21KW |
톱 이동속도 | 0~600mm/sec |
톱날 회전속도 | 2200rpm |
전압 | 3상-380V*60HZ |
컷팅모터 | 15KW*20HP(하이젠) |
컷팅이송모터 | 0.4KW(Servo Motor 70:1(MITSUBISHI)) |
유압모터(파워팩) 모터 | 1.5KW*4p |
유압펌프 | 3.2cc |
싸이클론 집진기 모터 | 7.5KW |
CAPACITY | 60 ㎥/min |
PRESSURE | 500MMAq |
FEEDER 모터 | 0.75KW(Servo Motor 100:1(MITSUBISHI) |
제품 이송로라모터 R | 1.5KW(감속비율90:1 기어드모터) |
제품 이송로라모터 L | 1.5KW(감속비율90:1 기어드모터) |
전기제얼 PLC | MITSUBISHI |
MK TECH 절단기는 사양 및 맞춤 제작 가능합니다.
맞춤 주문제작

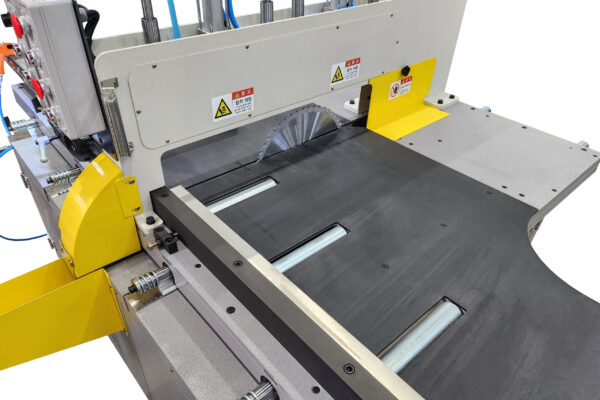

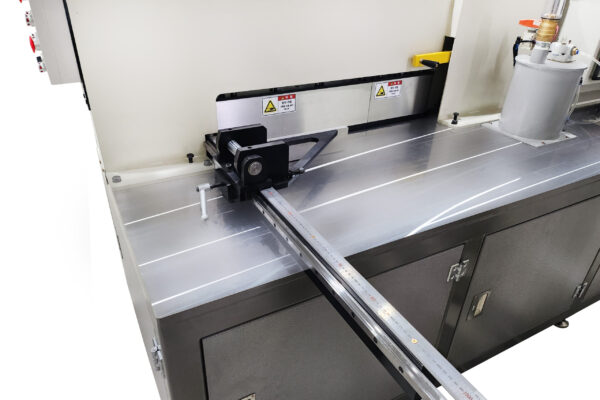

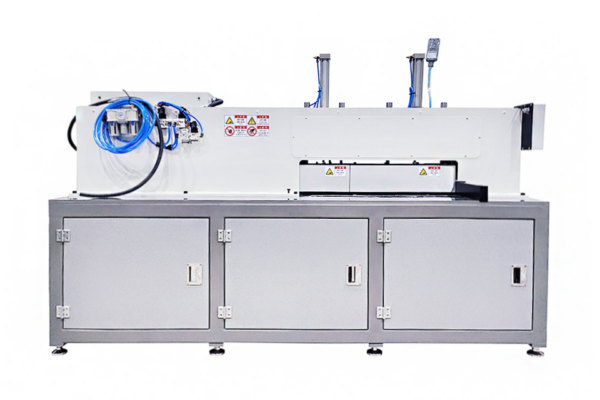

반자동 절단기 [TYPE 01. 톱날이 이동하며 절단하는 방식]
절단기의 경우 모두 필요한 사양대로 맞춤 제작하고 있습니다.
[본체/보조테이블/절단제원은 유저사양에 따라 변경될 수 있습니다.]
· 9개의 작동버튼 사용
· 작업자 필요에 따라 수동 / 반자동 절단 작업 가능

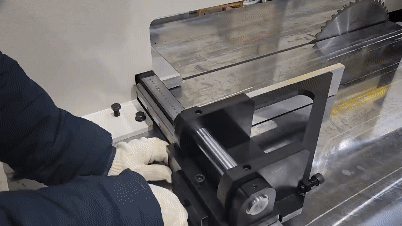

· 수동의 경우 작업자가 톱날이 연결된 손잡이를 당겨서 절단
· 반자동의 경우 같은 방식으로 자동 1회씩 절단 가능
· 소재를 강력하게 상/하 고정해주는 시스템을 장착하여 깔끔하고 정확한 절삭력
· 장시간 Long-term 사용 가능
· 수동 절단 시 작업자의 속도에 따른 빠른 절단이 가능하며 반자동 절단 시 셋팅된 수치대로 자동 절단을 진행하므로 작업 편의성 제공
절단 수치 조절기능 옵션 사항 – 필수 선택
1. 작업자가 직접 눈금으로 절단 수치를 조절하는 제어 장치 사용
2. 고정밀 수치 기계인 디지털 게이지 입력 시스템으로 수치를 입력하여 사용
절단 작업방식 옵션 사항 – 필수 선택
1. 작업자가 선호하는 타입으로 밀어서 절단, 당겨서 절단하는 방식 중 선택 가능
· 절단 주 소재 : 각재 / 봉재 / 판재
MODEL | MCP-150SA |
본체 LAY-OUT | 가로*세로*높이 2270*1750*1060 – 맞춤제작 |
절단제원 | 길이*절단두께 730mm*150T – 맞춤제작 |
총 중량 | 1000KG |
컷팅 모터 | 7.5W 하이젠 |
이송 모터 | 0.4KW GGM – NMRV WORM 040 25:1 입력사각 12 |
소재 적재 | 150KG까지 가능 |
절단 톱날제원 | 16(405) Inch |
![](https://www.mktechkorea.kr/wp-content/uploads/2024/01/반자동-절단기-2.gif)
맞춤 주문제작

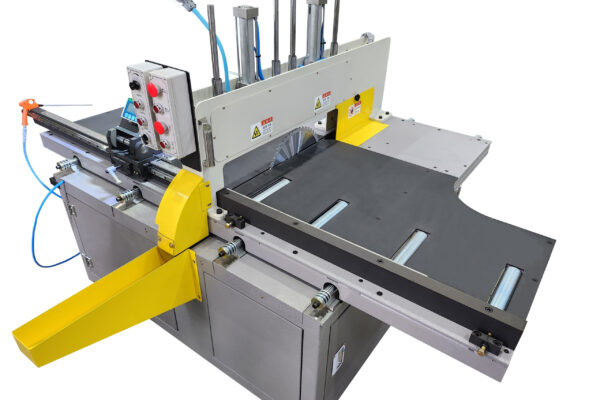

반자동 절단기 [TYPE 02. 작업테이블이 이동하며 절단하는 방식]
절단기의 경우 모두 필요한 사양대로 맞춤 제작하고 있습니다.
[본체/보조테이블/절단제원은 유저사양에 따라 변경될 수 있습니다.]
· 9개의 작동버튼 사용
· 작업자 필요에 따라 수동 / 반자동 절단 작업 가능
· 수동의 경우 작업자가 작업테이블 상단에 연결된 손잡이를 밀어서 절단
· 반자동의 경우 같은 방식으로 자동 1회씩 절단 가능
· 소재를 강력하게 상/하 고정해주는 시스템을 장착하여 깔끔하고 정확한 절삭력
· 장시간 Long-term 사용 가능
· 수동 절단 시 작업자의 속도에 따른 빠른 절단이 가능하며 반자동 절단 시 셋팅된 수치대로 자동 절단을 진행하므로 작업 편의성 제공
절단 수치 조절기능 옵션 사항 – 필수 선택
1. 작업자가 직접 눈금으로 절단 수치를 조절하는 제어 장치 사용
2. 고정밀 수치 기계인 디지털 게이지 입력 시스템으로 수치를 입력하여 사용
절단 작업방식 옵션 사항 – 필수 선택
1. 작업자가 선호하는 타입으로 밀어서 절단, 당겨서 절단하는 방식 중 선택 가능
· 절단 주 소재 : 각재 / 봉재 / 판재
MODEL | MCP-150SA |
본체 LAY-OUT | 가로*세로*높이 2270*1750*1060 – 맞춤제작 |
절단제원 | 길이*절단두께 730mm*150T – 맞춤제작 |
총 중량 | 1000Kg |
컷팅 모터 | 7.5W 하이젠 |
이송 모터 | 0.4KW GGM – NMRV WORM 040 25:1 입력사각 12 |
소재 적재 | 150Kg까지 가능 |
절단 톱날제원 | 16(405) Inch |
MK TECH 절단기는 사양 및 맞춤 제작 가능합니다.
![](https://www.mktechkorea.kr/wp-content/uploads/2024/02/수동절단기.jpg)
![](https://www.mktechkorea.kr/wp-content/uploads/2023/12/반대측면-scaled.jpg)
![](https://www.mktechkorea.kr/wp-content/uploads/2023/12/반대측면-scaled.jpg)
맞춤 주문제작

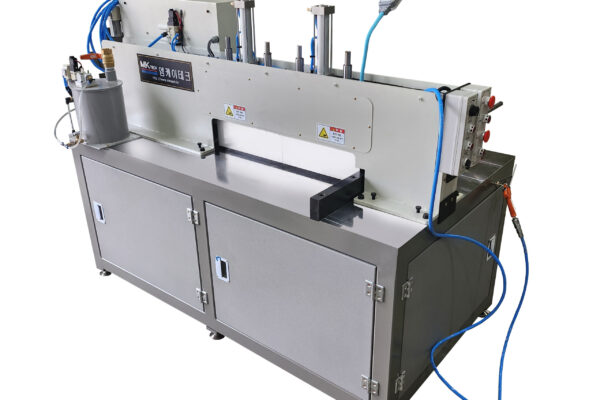

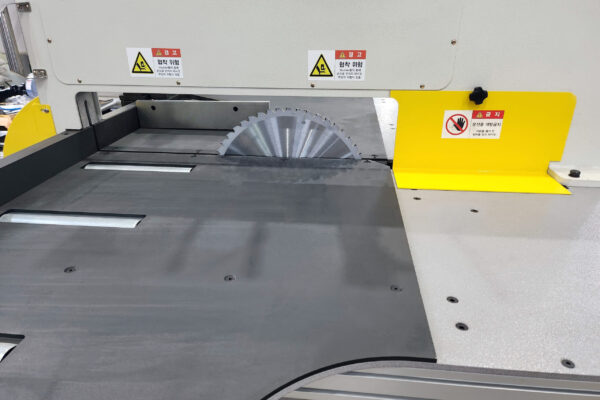

수동 절단기
절단기의 경우 모두 필요한 사양대로 맞춤 제작하고 있습니다.
[본체/보조테이블/절단제원은 유저사양에 따라 변경될 수 있습니다.]
· 4개의 작동버튼 사용
· 소재를 강력하게 상/하 고정해주는 시스템을 장착하여 깔끔하고 정확한 절삭력
· 장시간 Long-term 사용 가능
· 수동 절단 시 작업자의 속도에 따른 빠른 절단 가능
절단 수치 조절기능 옵션 사항 – 필수 선택
1. 작업자가 직접 눈금으로 절단 수치를 조절하는 제어 장치 사용
2. 고정밀 수치 기계인 디지털 게이지 입력 시스템으로 수치를 입력하여 사용
절단 작업방식 옵션 사항 – 필수 선택
1. 작업자가 선호하는 타입으로 밀어서 절단, 당겨서 절단하는 방식 중 선택 가능
· 절단 주 소재 : 각재 / 봉재 / 판재
MODEL | MCP-100M |
본체 LAY-OUT | 가로*세로*높이 2270*1570*1060 – 맞춤제작 |
절단제원 | 길이*절단두께 730mm*100T – 맞춤제작 |
총 중량 | 1000Kg |
컷팅 모터 | 7.5W 하이젠 |
소재 적재 | 150Kg까지 가능 |
절단 톱날제원 | 16(405) Inch |
MK TECH 호이스트용 그립퍼는 상시 주문제작 가능합니다.
특허 출원번호 : 제 10-2023-0045424 호

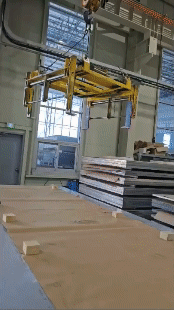

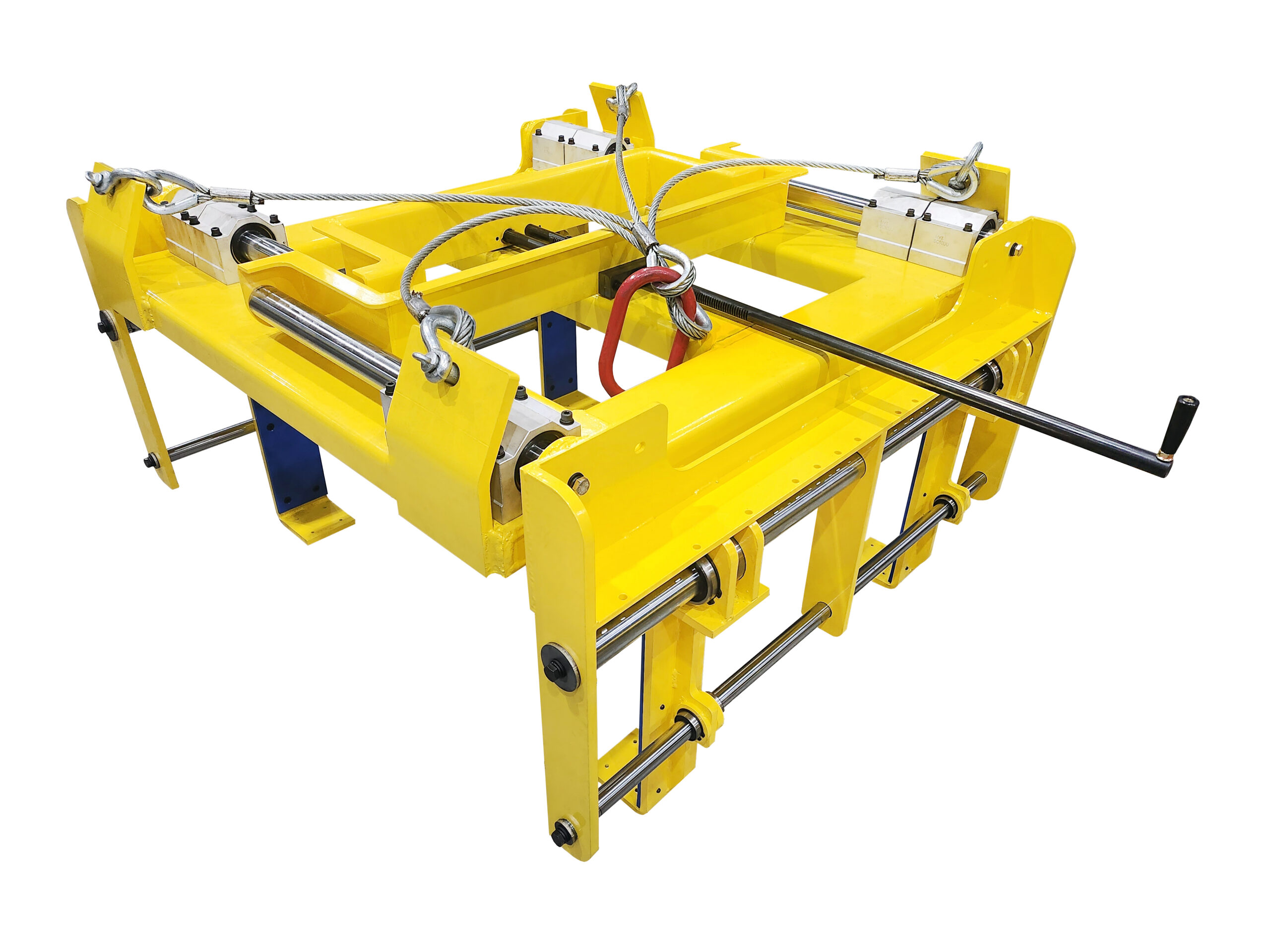

호이스트용 그립퍼 – 알루미늄 판재 운반장치
· 다양한 크기의 대상체를 쉽게 운반할 수 있도록 제작
· 간단한 조작법으로 작업자가 손 쉽게 사용 가능
· 손잡이를 이용하여 소재 폭 거리를 맞춘 뒤 장치를 고정하고 호이스트에 연결하여 운반
· 운반 시 무게중심이 치우치지 않도록 랙/기어를 장착하여 자연스럽게 센터 고정
· 운반 시 수평 방향으로 이동하며, 수직 방향을 중심축으로 대상체 회전도 가능
· 사양에 맞춰 사용 시 반영구적 Long-term 사용 가능
특허기술 / 맞춤 제작 / 상시 주문가능
MODEL | GRIPPER FOR HOIST |
본체 LAY-OUT | 가로*세로*높이 최대 벌렸을 때 1300~2100(최대)*1200*850 |
소재 적재 | 3톤 미만 |
소재 사이즈 폭 | 1100~1600mm (맞춤 제작 사이즈) |
제작된 절단기 부속품을 상시 구매하실 수 있습니다.
![](https://www.mktechkorea.kr/wp-content/uploads/2023/12/영창톱날.jpg)
기타 부속품
원형 톱날 판매 │ 톱날 연마 서비스
Tungsten Carbide Tip을 고주파 자동 용접기로 Brazing 하여,
충격에 강하고 미려하며 뛰어난 절삭 능력의 원형 톱날입니다.
- 10 – 30 Inch 제품
- 기존에 사용하던 톱날의 연마서비스 가능
상시주문 가능
![](https://www.mktechkorea.kr/wp-content/uploads/2024/01/절삭유노즐-1.jpg)
기타 부속품
절삭유 노즐
- 정방향 절삭유 노즐
- 역방향 절삭유 노즐
- 절삭유 노즐 브라켓
- 절삭유 폐킹
- 절삭유 탱크
상시주문 가능
![](https://www.mktechkorea.kr/wp-content/uploads/2023/12/pexels-pixabay-209255-scaled.jpg)
기타 부속품
집진기마대 외 기타 부속품
상시주문 가능
![](https://www.mktechkorea.kr/wp-content/uploads/2023/12/2023-12-18_Untitled.gif)
절단기 업그레이드 옵션 제품
소재 방향 전환 다방향 롤러
- 상담 문의
![](https://www.mktechkorea.kr/wp-content/uploads/2024/01/보조테이블1.jpg)
절단기 업그레이드 옵션 제품
소재 운반장치 보조 테이블
- 상담 문의
